Tubo catodico (CRT): definizione, storia e funzionamento

Scopri definizione, evoluzione storica e funzionamento del tubo catodico (CRT): principi, componenti e applicazioni dall'oscilloscopio alla TV, spiegati in modo chiaro e completo.

Il tubo catodico (in inglese CRT, dall'acronimo di cathode ray tube) è un dispositivo a vuoto che produce immagini luminose tramite un fascio di elettroni. Fu inventato da Karl Ferdinand Braun alla fine del XIX secolo ed è stato il tipo di display più diffuso per gran parte del XX secolo: venne usato in quasi tutti i monitor di computer e televisori fino all'avvento degli schermi LCD e al plasma.

Come funziona

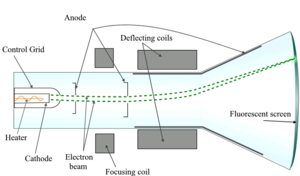

All'interno del tubo di vetro sottovuoto c'è un cannone elettronico che genera e dirige un fascio di elettroni. Il cannone è composto principalmente da:

• un catodo riscaldato che emette elettroni per emissione termionica (il catodo è un elettrodo che, riscaldato, può inviare elettroni);
• una o più griglie di controllo e lenti elettrostatiche o magnetiche che modellano e focalizzano il fascio;
• uno o più anodi a potenziale positivo che accelerano gli elettroni verso lo schermo.

Il tubo è evacuato (vuoto) per permettere agli elettroni di viaggiare senza collisioni con le molecole d'aria: questo migliora l'efficienza e la precisione del fascio. Gli elettroni, deviati tramite campi magnetici (dinamica usata soprattutto nei televisori e nei monitor) o elettrostatici (tipico negli oscilloscopi), colpiscono la superficie interna della parte anteriore del tubo, rivestita di particelle luminescenti chiamate fosfori. L'urto eccita il fosforo che emette luce, formando così i pixel visibili.

Generazione dell'immagine

Nei televisori e monitor tradizionali l'immagine è creata attraverso lo scanning raster: il fascio scansiona rapidamente righe orizzontali dalla parte superiore a quella inferiore dello schermo, aggiornando l'intensità del fascio per ogni punto. Ripetendo questa operazione decine di volte al secondo (es. 50 o 60 Hz), l'occhio percepisce un'immagine continua; varianti includono la scansione interlacciata e quella progressiva.

Per ottenere immagini a colori si utilizzano tre canne elettroniche (una per ciascun colore primario: rosso, verde e blu) e una maschera (shadow mask) o una griglia di apertura (aperture grille) che assicura che ogni fascio colpisca solo i corrispondenti punti di fosforo, producendo così le combinazioni di colore desiderate.

Caratteristiche costruttive e prestazionali

I CRT richiedono vetro spesso per resistere alla pressione esterna rispetto al vuoto interno, il che rende i tubi pesanti, soprattutto per le diagonali grandi. All'estremità posteriore del tubo è presente un collegamento ad alta tensione: l'anodo può raggiungere decine di kilovolt per accelerare sufficientemente gli elettroni. La qualità dell'immagine dipende da

• precisione del sistema di messa a fuoco e deflessione;
• qualità e tipo dei fosfori (che determinano resa cromatica e persistenza luminosa);
• allineamento dei tre fasci nei CRT a colori (convergenza e purezza);
• risoluzione e frequenza di scansione del segnale in ingresso.

Storia in breve

Il primo contributo fondamentale al concetto di tubo catodico risale al 1897 con l'invenzione di Karl Ferdinand Braun. I primi usi pratici furono gli oscilloscopi, strumenti per visualizzare segnali elettrici. Negli anni Venti il tubo, insieme ad altri sviluppi tecnici, venne impiegato nelle prime sperimentazioni della televisione elettronica: Philo T. Farnsworth è tra gli inventori che permisero lo sviluppo della televisione elettronica moderna. Nel secondo dopoguerra i CRT diventarono lo standard per televisori e monitor; la televisione a colori si diffuse a partire dagli anni Cinquanta e Sessanta. I CRT rimasero predominanti fino all'inizio del XXI secolo, quando i display a cristalli liquidi e altre tecnologie piatte hanno progressivamente sostituito i tubi catodici nei prodotti di consumo.

Vantaggi e limiti

• Vantaggi: ottima resa dei neri e contrasti profondi; ampi angoli di visione; tempi di risposta molto rapidi (ideali per videogiochi e video a contenuti dinamici); buona riproduzione dei colori e flessibilità nelle risoluzioni non-native.
• Svantaggi: ingombro e peso elevati; elevato consumo energetico rispetto ai display piatti; possibilità di distorsioni geometriche e necessità di tarature (convergenza, purezza); rischio di burn‑in su alcuni fosfori; presenza di vetro al piombo e componenti che richiedono smaltimento speciale.

Sicurezza e smaltimento

I CRT contengono vetro spesso, spesso addizionato di piombo per schermare l'emissione di raggi X, e parti elettroniche che possono trattenere alte tensioni anche dopo lo spegnimento. Per questo motivo:

• bisogna evitare di aprire o manomettere il tubo senza adeguata esperienza tecnica (rischio di scosse e di implosione del vetro);
• lo smaltimento deve avvenire tramite i canali di raccolta RAEE o centri di riciclo autorizzati, per trattare i materiali pericolosi (piombo, fosfori, saldature contenenti metalli pesanti);
• prima della rottamazione professionale, il tubo può essere scaricato dalle parti elettriche e maneggiato con precauzioni per evitare la dispersione di polveri di fosforo e vetro.

Usi moderni e curiosità

Oggi i CRT sono stati in gran parte sostituiti nei consumatori da schermi piatti come LCD, plasma e OLED, ma trovano ancora impiego in ambiti specialistici: oscilloscopi e strumentazione scientifica, radar, alcuni monitor professionali e applicazioni di retro-gaming dove la risposta e il comportamento del display sono considerati ideali. Alcuni appassionati riparano e mantengono vecchi CRT per motivi di conservazione storica o per caratteristiche visive particolari.

Manutenzione e consigli pratici

• Eseguire la degaussatura periodica se lo schermo mostra dominanti di colore o bande di distorsione magnetica (molti televisori CRT eseguono una degaussatura automatica all'accensione);
• evitare la prolungata visualizzazione di immagini statiche per ridurre il rischio di burn-in;
• per la pulizia usare panni morbidi e prodotti non aggressivi, evitando di colpire o premere lo schermo.
